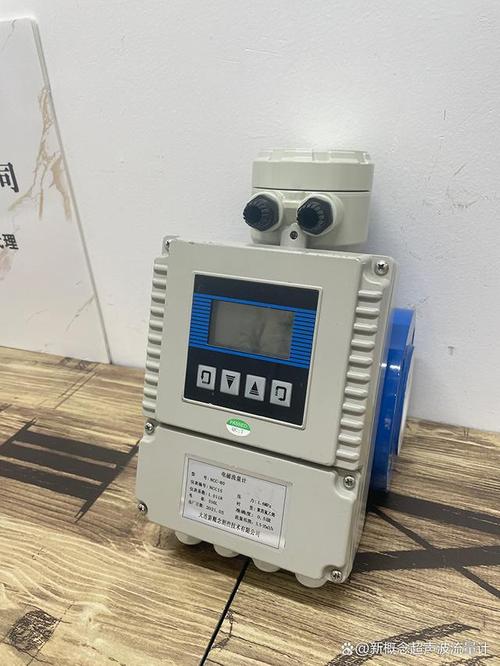

电磁流量计故障案例分析 转换器常见问题与故障排除

电磁流量计作为一种高精度、高可靠性的流量测量仪表，广泛应用于化工、水处理、冶金、医药等行业。它由传感器和转换器两部分组成，其中转换器负责处理传感器输出的微弱信号，并将其转换为标准信号（如4-20mA、脉冲等）输出。在实际应用中，转换器故障是导致电磁流量计无法正常工作的常见原因。本文将结合典型故障案例，分析转换器故障的原因及处理方法，帮助运维人员快速定位和解决问题。

一、电磁流量计转换器常见故障类型

1. 无流量信号输出

• 现象：转换器显示流量为零，或输出电流始终为4mA（或低于4mA）。
• 可能原因：
• 转换器电源故障（如保险丝熔断、电源板损坏）。

• 传感器与转换器之间连接电缆断路或短路。

• 传感器电极表面结垢或污物覆盖，导致信号无法采集。

• 转换器内部放大电路或A/D转换电路故障。

2. 流量显示波动大或异常

• 现象：流量读数不稳定，时而偏高时而偏低，或出现无规律跳变。
• 可能原因：
• 接地不良，引入干扰信号。

• 励磁电路故障，导致磁场不稳定。

• 转换器内部滤波参数设置不当。

• 流体中含有气泡或固体颗粒，导致电极信号波动。

3. 输出信号与显示值不符

• 现象：转换器显示流量正常，但输出电流或脉冲信号异常。
• 可能原因：
• 输出模块损坏（如D/A转换器故障）。

• 输出量程设置错误。

• 外部接收设备（如PLC）故障或接线错误。

4. 转换器死机或无法通讯

• 现象：转换器显示屏无显示或显示乱码，按键无响应，无法与上位机通讯。
• 可能原因：
• 转换器内部电源模块损坏。

• 微处理器（CPU）故障或程序丢失。

• 通讯接口芯片损坏（如RS485芯片）。

二、故障案例分析

案例一：转换器输出信号始终为4mA

• 故障描述：某化工厂污水流量计显示正常，但DCS系统显示流量始终为0，检查发现转换器输出电流恒定为4mA。
• 排查过程：

1. 检查传感器接线，确认无断路、短路。

1. 用万用表测量转换器输出端子，电流确实为4mA。

1. 进入转换器菜单，查看流量显示值正常（如50m³/h），说明传感器和转换器测量部分正常。

1. 检查输出设置，发现输出方式被误设为“脉冲输出”，而DCS接收的是4-20mA电流信号。

• 解决方案：将转换器输出方式修改为“电流输出”，并重新校准量程，故障排除。
• 启示：转换器输出设置错误是常见人为故障，调试或维护后应仔细核对参数。

案例二：流量显示波动剧烈

• 故障描述：某制药厂纯水流量计在运行时流量显示值频繁跳动，无法稳定读取。
• 排查过程：

1. 检查传感器安装，确认前后直管段满足要求，流体充满管道。

1. 检查接地，发现传感器接地线未连接，且管道法兰未做等电位连接。

1. 用示波器观察转换器信号输入端，发现存在较大干扰信号。

• 解决方案：重新连接接地线，并将管道法兰与传感器接地端可靠连接，同时增加转换器滤波时间常数，显示恢复稳定。
• 启示：电磁流量计对干扰敏感，良好的接地是保证测量稳定性的关键。

案例三：转换器无显示，无法工作

• 故障描述：某水厂电磁流量计转换器突然黑屏，按键无反应，上位机通讯中断。
• 排查过程：

1. 检查电源，确认220V供电正常。

1. 打开转换器外壳，发现电源板上保险丝熔断。

1. 更换保险丝后重新上电，转换器仍不工作，进一步检查发现电源模块输出端短路。

• 解决方案：更换整个电源模块，转换器恢复正常。同时检查传感器电缆绝缘，排除因电缆破损导致的短路可能。
• 启示：电源故障往往由外部短路引起，修复后需查明根本原因，避免再次损坏。

三、故障排除步骤

针对电磁流量计转换器故障，建议按以下步骤排查：

1. 观察故障现象：记录显示值、输出信号、报警信息等。
2. 检查电源：确认转换器供电正常，保险丝完好。
3. 检查接线：包括传感器与转换器之间的信号电缆、接地线、输出信号线。
4. 检查传感器：电极是否清洁，励磁线圈是否正常。
5. 检查转换器参数：量程、输出方式、滤波时间等设置是否正确。
6. 使用替换法：用备用转换器或传感器替换，判断故障部位。
7. 联系厂家：若内部电路故障，建议返厂维修或更换。

四、预防措施与维护建议

• 定期巡检：检查转换器显示是否正常，接线是否松动。
• 保持清洁：定期清洗传感器电极，防止结垢影响信号。
• 可靠接地：确保传感器和转换器良好接地，避免干扰。
• 参数备份：记录转换器设置参数，便于故障后快速恢复。
• 防雷防潮：在潮湿或多雷环境，加装防雷器，确保转换器密封良好。

电磁流量计转换器故障多种多样，但通过系统排查，大多数问题可以现场解决。掌握常见故障案例和处理方法，有助于提高维护效率，保障流量计长期稳定运行。
